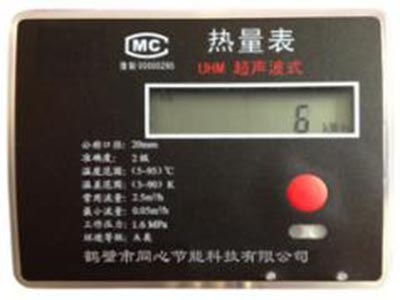

戶用超聲波熱量表
組成結構： 由超聲波流量計、溫度傳感器、換能器、顯示模塊等部件組成。工作原理：利用超聲波流量換能器和溫度傳感器測量供水流量及供、回水溫度差 .
詳細介紹
組成結構：由超聲波流量計、溫度傳感器、換能器、顯示模塊等部件組成。
工作原理：利用超聲波流量換能器和溫度傳感器測量供水流量及供、回水溫度差，進而測量及顯示水流經熱交換系統所釋放或吸收的熱量值。
產品特點：
★ 集流量采集、換能器、顯示模塊于一體，具有微功耗（一塊鋰電池可使用10年以上），體積小等特點；
★ 產品支持M-BUS接口和RS485總線接口，通過M-BUS總線或RS-485總線配合智能供熱管控系統一起使用，進行集中管理；
★ 支持水平和垂直兩種安裝方式，滿足不同客戶需求；
★ 采用進口數字時間計算芯片，計量準確度高、穩定性好 ；
★ 溫度傳感器采用優質PT1000保證計量精度；
★ 自動保存最近18個月的歷史記錄數據，包括瞬時流量、累計流量、累計熱量、供回水溫度等參數信息，具有掉電自恢復功能，安全可靠；
★ 核心部件采用灌裝密封技術，保證不受水質影響，免清洗。
技術參數：
工作原理：利用超聲波流量換能器和溫度傳感器測量供水流量及供、回水溫度差，進而測量及顯示水流經熱交換系統所釋放或吸收的熱量值。
產品特點：
★ 集流量采集、換能器、顯示模塊于一體，具有微功耗（一塊鋰電池可使用10年以上），體積小等特點；
★ 產品支持M-BUS接口和RS485總線接口，通過M-BUS總線或RS-485總線配合智能供熱管控系統一起使用，進行集中管理；
★ 支持水平和垂直兩種安裝方式，滿足不同客戶需求；
★ 采用進口數字時間計算芯片，計量準確度高、穩定性好 ；
★ 溫度傳感器采用優質PT1000保證計量精度；
★ 自動保存最近18個月的歷史記錄數據，包括瞬時流量、累計流量、累計熱量、供回水溫度等參數信息，具有掉電自恢復功能，安全可靠；
★ 核心部件采用灌裝密封技術，保證不受水質影響，免清洗。
技術參數：
| 公稱直徑 | 15 | 20 | 25 | 32 | 40 |
| 常用流量（m3/h） | 1.5 | 2.5 | 3.5 | 6 | 10 |
| 最小流量（m3/h） | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
| 最大流量（m3/h） | 3 | 5 | 7 | 12 | 20 |
| 外形尺寸（L*W*H mm） | 110*101*75 | 130*101*78 | 160*101*81 | 180*101*84 | 200*101*88 |
| 溫度范圍（℃） | 4～95 | ||||
| 溫差范圍（K） | 3～75 | ||||
| 工作壓力（MPa） | ≤1.6 | ||||
| 準確度 | 2級 | ||||
| 溫度傳感器類型 | Pt1000 | ||||
| 防護等級 | IP54 | ||||
| 工作電壓 | 3.6V鋰電池供電，一節電池可連續工作10年以上 | ||||
| 環境等級 | 環境A級 | ||||
| 通訊類型 | M-BUS / RS-485 | ||||
| 壓力損失（MPa） | ≤0.025 | ||||
| 安裝位置 | 供水水管/回水水管 | ||||
| 安裝方式 | 水平安裝/垂直安裝 | ||||
